Beskrivelse
Mann-kontakt; direkte merking; 6-polet; grå

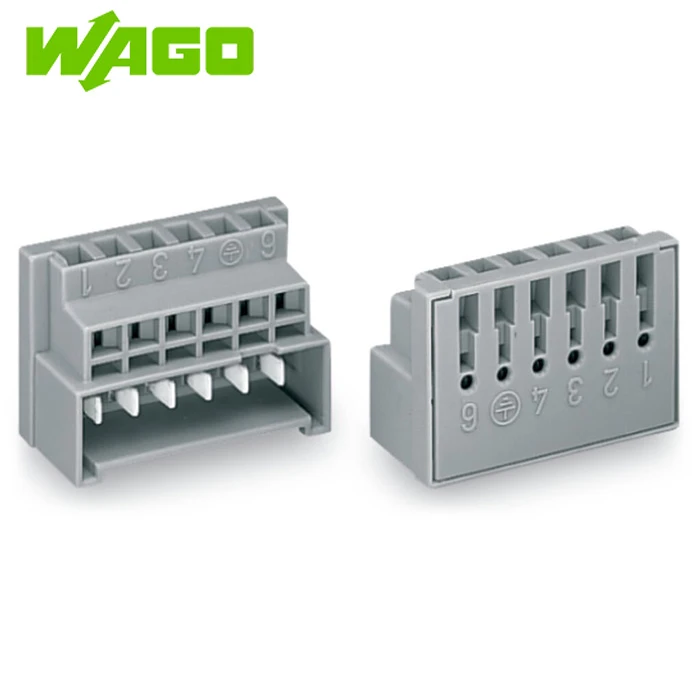

730 Series Pin Header med betjeningsverktøy
Denne pinneoverskriften, varenummer 730-116, fokuserer på ren elektrisk installasjon. Denne pinnehodet krever stripping mellom 8 og 9 mm for ledningstilkobling. Dette produktet bruker CAGE CLAMP®-teknologi. CAGE CLAMP®-universalkontakten gir en pålitelig og vedlikeholdsfri-koblingsteknologi for tilkobling av alle typer ledere ved hjelp av en burklemme. Ingen forbehandling av lederne, slik som krymping på trådendehylser, er nødvendig. Målene er (43 x 29 x 30) mm i bredde x høyde x dybde. Avhengig av ledertype er pinnehodet designet for ledningstverrsnitt fra 0,08 mm² til 2,5 mm². Tinnbelegg brukes til kontaktflaten.
Tilkoblingsdata
| Totalt antall potensialer | 6 |
| Antall tilkoblingstyper | 1 |
| Antall nivåer | 1 |
Tilkobling 1
| Tilkoblingsteknologi | BURKLEMME® |
| Aktiveringstype | Betjeningsverktøy |
| Solid leder | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Fin-trådet dirigent | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Fin-trådet dirigent; med isolert hylse | 0,25 … 1,5 mm² |
| Fin-trådet dirigent; med uisolert hylse | 0,25 … 2,5 mm² |
| Strips lengde | 8 … 9 mm / 0,31 … 0,35 tommer |
| Polnummer | 6 |
Fysiske data
| Bredde | 43 mm / 1.693 tommer |
| Høyde | 29 mm / 1.142 tommer |
| Dybde | 30 mm / 1.181 tommer |
Mekaniske data
| Variabel koding | Ingen |
Plugg-tilkopling
| Kontakttype (pluggbar kontakt) | Hannkontakt/plugg |
| Kobling (tilkoblingstype) | for dirigent |
| Feilpasserende beskyttelse | Ingen |
Materialdata
| Merknad (materialdata) | Informasjon om materialspesifikasjoner finner du her |
| Farge | grå |
| Materialgruppe | I |
| Isolasjonsmateriale (hovedhus) | Polyamid (PA66) |
| Brennbarhetsklasse i henhold til UL94 | V0 |
| Klemfjærmateriale | Krom-nikkelfjærstål (CrNi) |
| Kontaktmateriale | Elektrolytisk kobber (ECu) |
| Kontaktplettering | Tinn |
| Brannlast | 0,291 MJ |
| Vekt | 16,7g |
Miljøkrav
| Begrens temperaturområdet | -60 … +85 grader |
Kommersielle data
| PU (SPU) | 50 stk |
| Emballasjetype | bag |
| Opprinnelsesland | DE |
| GTIN | 4044918524520 |
| Tolltariffnummer | 85366930000 |
Produktklassifisering
| UNSPSC | 39121409 |
| eCl@ss 10,0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| ECCN | INGEN USA-KLASSIFISERING |
Overholdelse av miljøprodukter
| RoHS-samsvarsstatus | Overensstemmende, ingen unntak |
