Beskrivelse
SMD PCB terminalblokk; trykk - -knappen; 0,75 mm²; Pinneavstand 4 mm; 2 - pol; Push - i Cage Clamp®; i tape - og-hjulemballasje; hvit

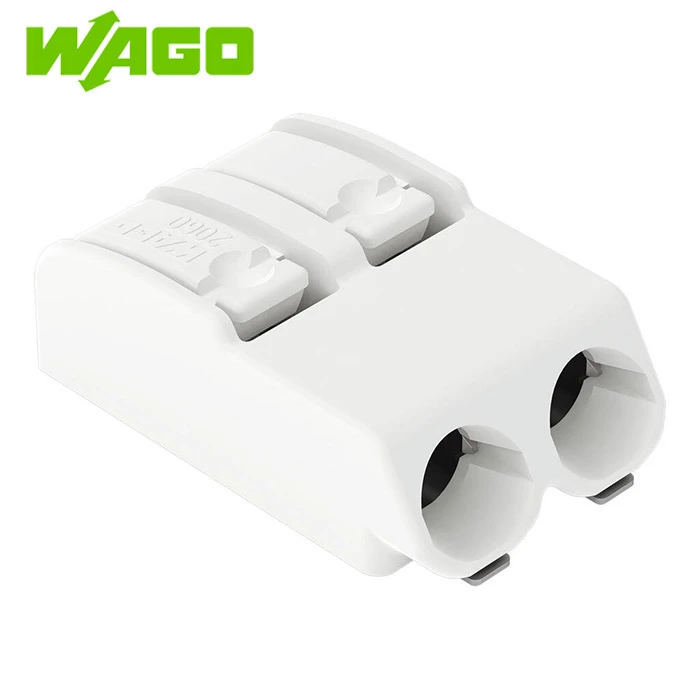

PCB Terminal Block, 2060 -serien, med 4 mm pinneavstand
Denne PCB -terminalblokken (varenummer 2060 - 452/998 - 404) er designet for enkle og sikre tilkoblinger. Det gir fleksibiliteten som trengs for forskjellige monteringstyper. Denne PCB -terminalblokken har en nominell spenning på 160 V og kan håndtere strømmer opp til 9 A. Forsikre deg om at stripelengdene er mellom 7 mm og 9 mm når du kobler ledere til denne PCB -terminalblokken. Dette produktet har en lederterminal og bruker Push - i Cage Clamp®. Push - i Cage Clamp® -tilkoblingsteknologi er ideell for å koble til alle ledertyper. Det tillater direkte innsetting av både faste og fine - strandede ledere med hersker uten å måtte bruke noen verktøy-alt takket være den pluggbare designen. Varens dimensjoner er 7,9 x 4,5 x 13,1 mm (bredde x høyde x dybde). Denne PCB -terminalblokken er egnet for leder tverrsnitt fra 0,2 mm² til 0,75 mm². Opptil to potensialer / to stolper kan kobles til denne terminalstripen ved å bruke to klemmepunkter på ett nivå. Klemfjæren er laget av en kobberlegering, kontaktene er laget av kobberlegering, og det hvite huset er laget av polyftalamid (PPA GF) for isolasjon. Tinn brukes til å belegge kontaktflatene. En trykknapp brukes til å betjene denne PCB-terminalblokken. SMD brukes til å lodde PCB -terminalblokken. Lederen er designet for å settes inn i brettet i en vinkel på 0 grader ..
Tilkoblingsdata
| Klemmende enheter | 2 |
| Totalt antall potensialer | 2 |
| Antall tilkoblingstyper | 1 |
| Antall nivåer | 1 |
Tilkobling 1
| Tilkoblingsteknologi | PUSH - i Cage Clamp® |
| Aktiveringstype | Trykk - -knappen |
| Solid leder | 0,2… 0,75 mm² / 24… 18 AWG |
| Fin - strandet leder | 0,2… 0,75 mm² / 24… 18 AWG |
| Fin - strandet leder; med isolert hyl | 0,25 ... 0,34 mm² |
| Fin - strandet leder; med uisolert hyl | 0,25 ... 0,34 mm² |
| Stripelengde | 7… 9 mm / 0,28… 0,35 tommer |
| Lederforbindelsesretning til PCB | 0 grad |
| Polnummer | 2 |
Fysiske data
| Pinneavstand | 4 mm / 0,157 tommer |
| Bredde | 7,9 mm / 0,311 tommer |
| Høyde | 4,5 mm / 0,177 tommer |
| Dybde | 13,1 mm / 0,516 tommer |
| Reel Diameter of Tape - og - hjulemballasje | 330mm |
| Tapebredde | 24mm |
PCB -kontakt
| PCB -kontakt | SMD |
| Loddepinnearrangement | Over hele terminalstripen (i - linje) |
| Antall loddepinner per potensiale | 2 |
Materialdata
| Merk (materialdata) | Informasjon om materialspesifikasjoner finner du her |
| Farge | hvit |
| Materialgruppe | I |
| Isolasjonsmateriell (hovedhus) | Polyftalamid (PPA GF) |
| Brennbarhetsklasse per UL94 | V0 |
| Klemmer fjærmateriale | Kobberlegering |
| Kontaktmateriale | Kobberlegering |
| Kontakt plating | Tinn |
| Vekt | 0,5g |
| MSL per j - std 020d | 1 |
Miljøkrav
| Begrens temperaturområdet | -60… +105 grad |
Miljøkesting (miljøforhold)
| Testspesifikasjoner jernbaneapplikasjoner - Rullende lager - Elektronisk utstyr | DIN EN 50155 (VDE 0115-200): 2022-06 |
| Testprosedyre Railway Applications - Rolling Stock Equipment - Sjokk og vibrasjonstester | DIN EN 61373 (VDE 0115-0106): 2011-04 |
| Spektrum/installasjonssted | Service Life Test, kategori 1, klasse A/B |
| Funksjonstest med støy - som vibrasjon | Test bestått i henhold til avsnitt 8 i standarden |
| Hyppighet | f1 = 5 Hz til f2 = 150 Hz |
| Akselerasjon | 0,101g (høyeste testnivå brukt for alle akser) |
| Testvarighet per akse | 10 min. |
| Testretningene | X, y og z akser |
| Overvåking for kontaktfeil/avbrudd | Passert |
| Spenningsdråpemåling før og etter hver akse | Passert |
| Simulert levetidstest gjennom økte støynivåer - som vibrasjon | Test bestått i henhold til standard 9 i standarden |
| Hyppighet | f1 = 5 Hz til f2 = 150 Hz |
| Akselerasjon | 0,572g (høyeste testnivå brukt for alle akser) |
| Testvarighet per akse | 5 h |
| Testretningene | X, y og z akser |
| Utvidet testomfang: Overvåking for kontaktfeil/avbrudd | Passert |
| Utvidet testomfang: Måling av spenningsfall før og etter hver akse | Passert |
| Sjokkprøve | Test bestått i henhold til avsnitt 10 i standarden |
| Sjokkform | Half sinus |
| Akselerasjon | 5G (høyeste testnivå brukt for alle akser) |
| Sjokkvarighet | 30 ms |
| Antall støt per akse | 3 Pos. und 3 neg. |
| Testretningene | X, y og z akser |
| Utvidet testomfang: Overvåking for kontaktfeil/avbrudd | Passert |
| Utvidet testomfang: Måling av spenningsfall før og etter hver akse | Passert |
| Vibrasjon og støtstress for rullende lagerutstyr | Passert |
Kommersielle data
| Produktgruppe | 33 (SMT terminal) |
| PU (SPU) | 9000 (1000) PC -er |
| Emballasjetype | eske |
| Opprinnelsesland | Ch |
| Gtin | 4055143541244 |
| Tolltariffnummer | 85369010000 |
Produktklassifisering
| UNSPSC | 39121409 |
| ECL@SS 10.0 | 27-14-11-06 |
| ECL@SS 9.0 | 27-14-11-06 |
| Etim 9.0 | EC001284 |
| Etim 8.0 | EC001284 |
| ECCN | Ingen amerikansk klassifisering |
Miljøproduktoverholdelse
| ROHS Compliance Status | Kompatibel, ingen fritak |
