Beskrivelse

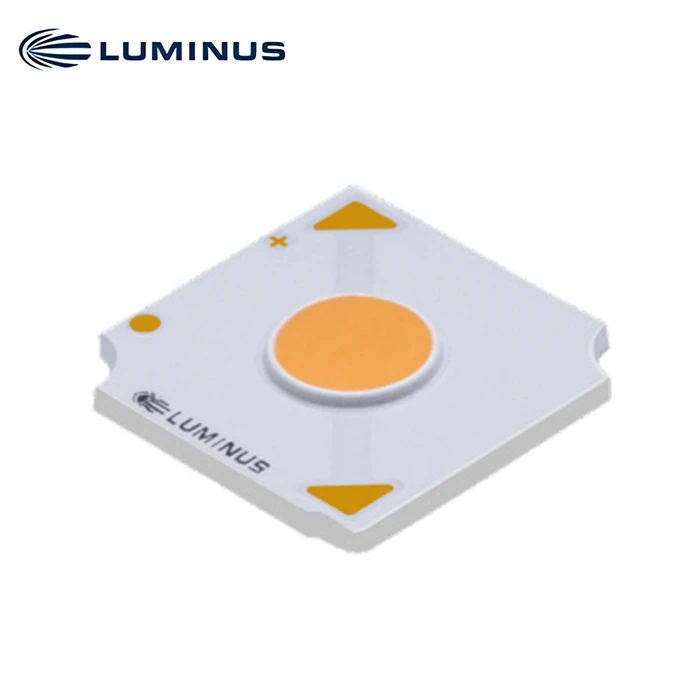

Generasjon 4 CXM-4 White LED Pico - COB-arrayer
Funksjoner
• Typisk høy lumeneffekt og effektivitet
• Over 440 lm, 110 LPW @ 3000K, 90CRI, Tj=85 grader
• Over 555 lm, 140 LPW @ 5000K, 80CRI, Tj=85 grader
• CCT-område 2200k, 2400K, 2700K, 3000K, 3500K, 4000K, 5000K, 5700K og 6500K
• AccuWhite høy fargegjengivelse, 97CRI Typ. De fleste CCT-er
• Standard for 3 SDCM-fargebinning, 2 SDCM-binning tilgjengelig
• Utmerket optisk emisjonsenhet og konsistens i farge over vinkel
• Eksepsjonell langsiktig fargestabilitet
• Overlegen varmeledningsevne for jevn varmespredning
Søknader
• Hotellbelysning
• Spotlights/Sporlys
• Downlights
• Butikkbelysning
• Gjestfrihetsbelysning
• Arkitektonisk og spesialitet
Bestilling av delenumre - 9 V
Følgende tabeller beskriver produkter med typisk fluks og minimum fluks målt ved 480 mA og spesifisert ved Tj=85 grad . Verdiene ved 25 grader beregnes og vises kun for referanse.
|
Minimum- CRI² |
CCT |
Lysstrøm (Im)¹ |
Bestille delenummer |
|||
|
Typisk fluks (85 grader) |
Minimum Fluks (85 grader) |
Beregnet Typisk Fluks (25 grader) |
3-trinns MacAdam Ellipse |
2-trinns MacAdam Ellipse |
||
|
90 |
2200K |
375 |
350 |
400 |
CXM-4-22-90-9-AC40-F5-3 |
CXM-4-22-90-9-AC40-F5-2 |
|
90 |
2400K |
390 |
365 |
415 |
CXM-4-24-90-9-AC40-F5-3 |
CXM-4-24-90-9-AC40-F5-2 |
|
80 |
2700K |
505 |
470 |
540 |
CXM-4-27-80-9-AC40-F5-3 |
CXM-4-27-80-9-AC40-F5-2 |
|
90 |
415 |
385 |
445 |
CXM-4-27-90-9-AC40-F5-3 |
CXM-4-27-90-9-AC40-F5-2 |
|
|
95 |
390 |
365 |
415 |
CXM-4-27-95-9-AC40-F5-3 |
CXM-4-27-95-9-AC40-F5-2 |
|
|
80 |
3000K |
520 |
485 |
555 |
CXM-4-30-80-9-AC40-F5-3 |
CXM-4-30-80-9-AC40-F5-2 |
|
90 |
440 |
410 |
470 |
CXM-4-30-90-9-AC40-F5-3 |
CXM-4-30-90-9-AC40-F5-2 |
|
|
95 |
405 |
375 |
435 |
CXM-4-30-95-9-AC40-F5-3 |
CXM-4-30-95-9-AC40-F5-2 |
|
|
80 |
3500K |
540 |
500 |
580 |
CXM-4-35-80-9-AC40-F5-3 |
CXM-4-35-80-9-AC40-F5-2 |
|
90 |
460 |
430 |
490 |
CXM-4-35-90-9-AC40-F5-3 |
CXM-4-35-90-9-AC40-F5-2 |
|
|
95 |
435 |
405 |
465 |
CXM-4-35-95-9-AC40-F5-3 |
CXM-4-35-95-9-AC40-F5-2 |
|
|
80 |
4000K |
550 |
510 |
590 |
CXM-4-40-80-9-AC40-F5-3 |
CXM-4-40-80-9-AC40-F5-2 |
|
90 |
465 |
430 |
500 |
CXM-4-40-90-9-AC40-F5-3 |
CXM-4-40-90-9-AC40-F5-2 |
|
|
95 |
425 |
395 |
455 |
CXM-4-40-95-9-AC40-F5-3 |
CXM-4-40-95-9-AC40-F5-2 |
|
|
80 |
5000K |
555 |
515 |
595 |
CXM-4-50-80-9-AC40-F5-3 |
|
|
90 |
470 |
435 |
505 |
CXM-4-50-90-9-AC40-F5-3 |
||
|
95 |
410 |
380 |
440 |
CXM-4-50-95-9-AC40-F5-3 |
||
|
80 |
5700K |
550 |
510 |
590 |
CXM-4-57-80-9-AC40-F5-3 |
|
|
80 |
6500K |
545 |
505 |
585 |
CXM-4-65-80-9-AC40-F5-3 |
|
Bestilling av delenumre - 18 V
Følgende tabeller beskriver produkter med typisk fluks og minimum fluks målt ved 240 mA og spesifisert ved Tj=85 grad. Verdiene ved 25 grader beregnes og vises kun for referanse.
|
Minimum- CRI² |
CCT |
Lysstrøm (Im)¹ |
Bestille delenummer |
|||
|
Typisk fluks (85 grader) |
Minimum Fluks (85 grader) |
Beregnet Typisk Fluks (25 grader) |
3-trinns MacAdam Ellipse |
2-trinns MacAdam Ellipse |
||
|
90 |
2200K |
375 |
350 |
400 |
CXM-4-22-90-18-AC40-F5-3 |
CXM-4-22-90-18-AC40-F5-2 |
|
90 |
2400K |
390 |
365 |
415 |
CXM-4-24-90-18-AC40-F5-3 |
CXM-4-24-90-18-AC40-F5-2 |
|
80 |
2700K |
505 |
470 |
540 |
CXM-4-27-80-18-AC40-F5-3 |
CXM-4-27-80-18-AC40-F5-2 |
|
90 |
415 |
385 |
445 |
CXM-4-27-90-18-AC40-F5-3 |
CXM-4-27-90-18-AC40-F5-2 |
|
|
95 |
390 |
365 |
415 |
CXM-4-27-95-18-AC40-F5-3 |
CXM-4-27-95-18-AC40-F5-2 |
|
|
80 |
3000K |
520 |
485 |
555 |
CXM-4-30-80-18-AC40-F5-3 |
CXM-4-30-80-18-AC40-F5-2 |
|
90 |
440 |
410 |
470 |
CXM-4-30-90-18-AC40-F5-3 |
CXM-4-30-90-18-AC40-F5-2 |
|
|
95 |
405 |
375 |
435 |
CXM-4-30-95-18-AC40-F5-3 |
CXM-4-30-95-18-AC40-F5-2 |
|
|
80 |
3500K |
540 |
500 |
580 |
CXM-4-35-80-18-AC40-F5-3 |
CXM-4-35-80-18-AC40-F5-2 |
|
90 |
460 |
430 |
490 |
CXM-4-35-90-18-AC40-F5-3 |
CXM-4-35-90-18-AC40-F5-2 |
|
|
95 |
435 |
405 |
465 |
CXM-4-35-95-18-AC40-F5-3 |
CXM-4-35-95-18-AC40-F5-2 |
|
|
80 |
4000K |
550 |
510 |
590 |
CXM-4-40-80-18-AC40-F5-3 |
CXM-4-40-80-18-AC40-F5-2 |
|
90 |
465 |
430 |
500 |
CXM-4-40-90-18-AC40-F5-3 |
CXM-4-40-90-18-AC40-F5-2 |
|
|
95 |
425 |
395 |
455 |
CXM-4-40-95-18-AC40-F5-3 |
CXM-4-40-95-18-AC40-F5-2 |
|
|
80 |
5000K |
555 |
515 |
595 |
CXM-4-50-80-18-AC40-F5-3 |
|
|
90 |
470 |
435 |
505 |
CXM-4-50-90-18-AC40-F5-3 |
||
|
95 |
410 |
380 |
440 |
CXM-4-50-95-18-AC40-F5-3 |
||
|
80 |
5700K |
550 |
510 |
590 |
CXM-4-57-80-18-AC40-F5-3 |
|
|
80 |
6500K |
545 |
505 |
585 |
CXM-4-65-80-18-AC40-F5-3 |
|
Bestilling av delenumre -36 V
Følgende tabeller beskriver produkter med typisk fluks og minimum fluks målt ved 120 mA og spesifisert ved Tj=85 grad. Verdiene ved 25 grader beregnes og vises kun for referanse.
|
Minimum- CRI² |
CCT |
Lysstrøm (Im)¹ |
Bestille delenummer |
|||
|
Typisk fluks (85 grader) |
Minimum Fluks (85 grader) |
Beregnet Typisk Fluks (25 grader) |
3-trinns MacAdam Ellipse |
2-trinns MacAdam Ellipse |
||
|
90 |
2200K |
375 |
350 |
400 |
CXM-4-22-90-36-AC40-F5-3 |
CXM-4-22-90-36-AC40-F5-2 |
|
90 |
2400K |
390 |
365 |
415 |
CXM-4-24-90-36-AC40-F5-3 |
CXM-4-24-90-36-AC40-F5-2 |
|
80 |
2700K |
505 |
470 |
540 |
CXM-4-27-80-36-AC40-F5-3 |
CXM-4-27-80-36-AC40-F5-2 |
|
90 |
415 |
385 |
445 |
CXM-4-27-90-36-AC40-F5-3 |
CXM-4-27-90-36-AC40-F5-2 |
|
|
95 |
390 |
365 |
415 |
CXM-4-27-95-36-AC40-F5-3 |
CXM-4-27-95-36-AC40-F5-2 |
|
|
80 |
3000K |
520 |
485 |
555 |
CXM-4-30-80-36-AC40-F5-3 |
CXM-4-30-80-36-AC40-F5-2 |
|
90 |
440 |
410 |
470 |
CXM-4-30-90-36-AC40-F5-3 |
CXM-4-30-90-36-AC40-F5-2 |
|
|
95 |
405 |
375 |
435 |
CXM-4-30-95-36-AC40-F5-3 |
CXM-4-30-95-36-AC40-F5-2 |
|
|
80 |
3500K |
540 |
500 |
580 |
CXM-4-35-80-36-AC40-F5-3 |
CXM-4-35-80-36-AC40-F5-2 |
|
90 |
460 |
430 |
490 |
CXM-4-35-90-36-AC40-F5-3 |
CXM-4-35-90-36-AC40-F5-2 |
|
|
95 |
435 |
405 |
465 |
CXM-4-35-95-36-AC40-F5-3 |
CXM-4-35-95-36-AC40-F5-2 |
|
|
80 |
4000K |
550 |
510 |
590 |
CXM-4-40-80-36-AC40-F5-3 |
CXM-4-40-80-36-AC40-F5-2 |
|
90 |
465 |
430 |
500 |
CXM-4-40-90-36-AC40-F5-3 |
CXM-4-40-90-36-AC40-F5-2 |
|
|
95 |
425 |
395 |
455 |
CXM-4-40-95-36-AC40-F5-3 |
CXM-4-40-95-36-AC40-F5-2 |
|
|
80 |
5000K |
555 |
515 |
595 |
CXM-4-50-80-36-AC40-F5-3 |
|
|
90 |
470 |
435 |
505 |
CXM-4-50-90-36-AC40-F5-3 |
||
|
95 |
410 |
380 |
440 |
CXM-4-50-95-36-AC40-F5-3 |
||
|
80 |
5700K |
550 |
510 |
590 |
CXM-4-57-80-36-AC40-F5-3 |
|
|
80 |
6500K |
545 |
505 |
585 |
CXM-4-65-80-36-AC40-F5-3 |
|
CCT-, CRI- og R9-verdier
|
Korrelerte fargetemperaturer |
XX-verdi |
CRI |
R91 |
|
2700K, 3000K, 3500K, 4000K, 5000K, 5700K, 6500K |
80 |
>80 |
>0 |
|
2200K, 2400K, 2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
|
3500K, 4000K, 5000K |
>75 |
9 V
|
Parameter |
Symbol |
Verdi |
Enhet |
|
|
Forward gjeldende |
Typisk |
Hvis typ |
480 |
mA |
|
Maksimum |
Hvis maks |
1600 |
||
|
Kraftspredning |
Typisk |
Pd typ |
4 |
W |
|
Maksimum |
Pd maks |
7.5 |
||
|
Driftstilfelles temperatur |
Maksimum |
Tc |
120 |
grad |
|
Krysstemperatur |
Maksimum |
T j |
140 |
grad |
18 V
|
Parameter |
Symbol |
Verdi |
Enhet |
|
|
Forward gjeldende |
Typisk |
Hvis typ |
240 |
mA |
|
Maksimum |
Hvis maks |
800 |
||
|
Kraftspredning |
Typisk |
Pd typ |
4 |
W |
|
Maksimum |
Pd maks |
7.5 |
||
|
Driftstilfelles temperatur |
Maksimum |
Tc |
120 |
grad |
|
Krysstemperatur |
Maksimum |
T j |
140 |
grad |
36 V
|
Parameter |
Symbol |
Verdi |
Enhet |
|
|
Forward gjeldende |
Typisk |
Hvis typ |
120 |
mA |
|
Maksimum |
Hvis maks |
400 |
||
|
Kraftspredning |
Typisk |
Pd typ |
4 |
W |
|
Maksimum |
Pd maks |
7.5 |
||
|
Driftstilfelles temperatur |
Maksimum |
Tc |
120 |
grad |
|
Krysstemperatur |
Maksimum |
T j |
140 |
grad |
