CLU028-1204C4
CITILED VIVID Series Brilliant Type/ Natural Type
Beskrivelse

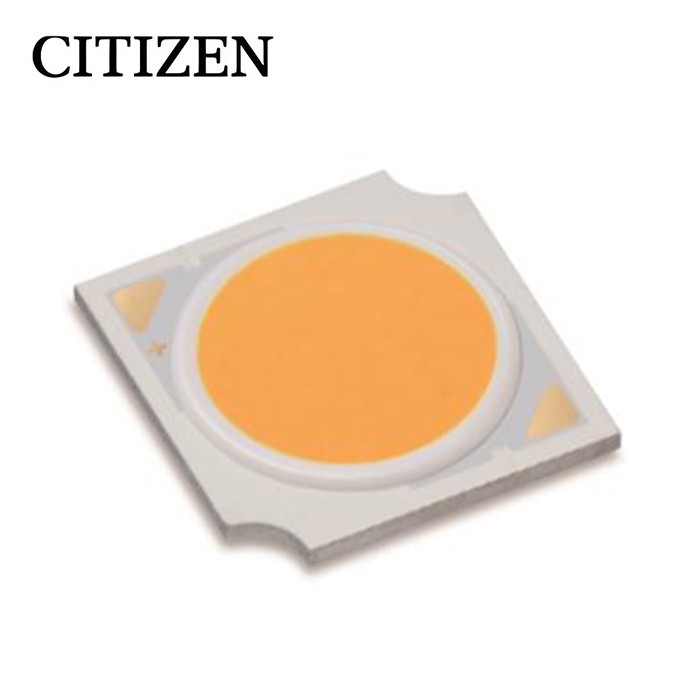

CITILED Vivid Series Brilliant Type CLU028-1204C4
CITIZEN ELECTRONICS er den første COB-produksjonen. Vår avanserte kunnskap og emballasjeteknologi i mange år har utmerket pålitelighet og høy kvalitet på produktene våre. CITILED COB-serien dekker et bredt spekter av lysstrøm fra en 10W glødepære til en 500W kvikksølvlampe i generelle lyskilder. Elementarrangementet til LED-pakken er i stand til å utnytte lys mer effektivt og høyere ytelse.
Den nye versjonen av CITILED COB-serien lykkes med å redusere den termiske motstanden betydelig. Ny versjon skaper flere alternativer for å matche armaturens produktdesign (f.eks. Høy ytelse , Kostnadseffektiv , Høyere lumentetthet , Økt tillatt maks. If). Konturen og LES-størrelsen er den samme siden versjon 1. 3-trinn MacAdam ellipsefargedefinisjon ved Tj=85C er tilgjengelig.
Funksjoner
・Mekaniske dimensjoner: 13,5 × 13,5 × 1,4 (mm)
・Pakkestruktur: Aluminiumsbasebrikke om bord
・Referansemontering: M3 skrue, kobling
・Nominell CCT: 2700K, 3000K, 3500K, 4000K, 5000K
・Kromaticitetsområde: 3-trinns MacAdam Ellipse
・Termisk motstand: 0,91C/W
・Maksimal kjørestrøm: 720mA
・ RoHS-kompatibel
・ Bedre dysearrangement for optikk
・Bredt utvalg av lysstrøm og høy effektivitet
・Forbedret lumentetthet sammenlignet med tidligere versjon
・UL-anerkjent komponent (E358566)
2-1. Elektrooptiske egenskapertics
|
Produktkode |
Nominell CCT |
Framover Nåværende (mA) |
Spenning ( V ) |
Lysstrøm (lm) |
Effektivitet ( lm/W ) |
Termisk Motstand Rj-c ( C/W ) |
⊿C*ab (Ref.) |
|||||
|
Tj=85C |
Tc=25C* |
|||||||||||
|
Min. |
Typ. |
Maks. |
Min. |
Typ. |
Typ. |
Typ. |
Ave. |
|||||
|
CLU028-1204C4-27BV1N3 |
2700K |
360 |
31.2 |
34.6 |
37.5 |
881 |
1,001 |
1,102 |
80 |
0.91 |
3.2 |
|
|
CLU028-1204C4-30BV1N3 |
3000K |
360 |
31.2 |
34.6 |
37.5 |
928 |
1,056 |
1,162 |
85 |
0.91 |
||
|
CLU028-1204C4-35BV1N3 |
3500K |
360 |
31.2 |
34.6 |
37.5 |
978 |
1,112 |
1,225 |
89 |
0.91 |
||
|
CLU028-1204C4-40BV1N3 |
4000K |
360 |
31.2 |
34.6 |
37.5 |
1,013 |
1,151 |
1,267 |
92 |
0.91 |
||
|
CLU028-1204C4-50BV1N3 |
5000K |
360 |
31.2 |
34.6 |
37.5 |
1,037 |
1,179 |
1,298 |
95 |
0.91 |
||
2-2. Absolutt maksimum Rting
|
Parameter |
Symbol |
Vurdering |
|
Inngangseffekt (W) |
Pi |
30.2 |
|
Forward Current (mA) |
Hvis |
720 |
|
Omvendt strøm (mA) |
Ir |
1 |
|
Driftstemperatur (C) |
Topp |
-40 ~ +100 |
|
Lagringstemperatur (C) |
Tst |
-40 ~ +100 |
|
Hustemperatur (C) |
Tc |
105 |
|
Krysstemperatur (C) |
Tj |
140 |

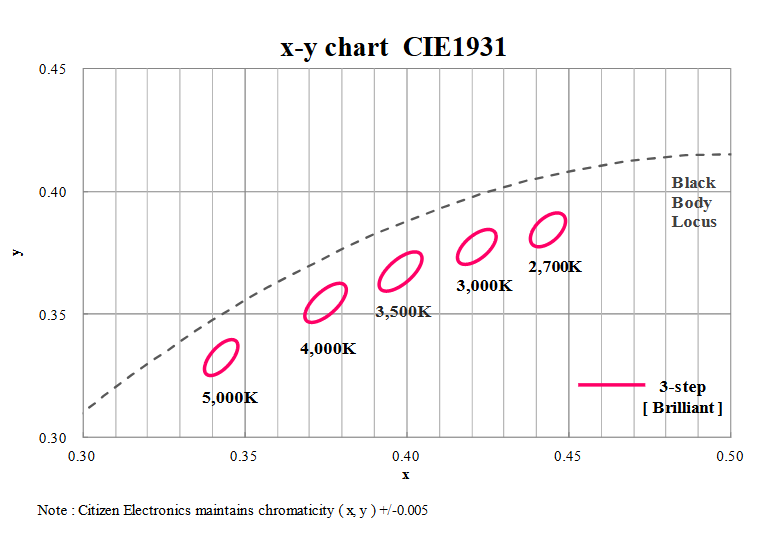

2-3. Kromatisk karakterteristikk
|
Fargeregion |
Nominell CCT |
Senter Punkt ( x, y ) |
Oval parameter |
||
|
Hovedakse a |
Mindre akse b |
Ellipse Rotasjonsvinkel θ |
|||
|
3-trinns MacAdam ellipse |
2,700K |
( 0.4436 , 0.3843 ) |
0.00774 |
0.00411 |
57.28 |
|
3,000K |
( 0.4216 , 0.3773 ) |
0.00834 |
0.00408 |
53.17 |
|
|
3,500K |
( 0.3980 , 0.3673 ) |
0.00951 |
0.00417 |
52.97 |
|
|
4,000K |
( 0.3749 , 0.3545 ) |
0.00939 |
0.00402 |
54.00 |
|
|
5,000K |
( 0.3427 , 0.3322 ) |
0.00822 |
0.00354 |
59.62 |
|
