V Series™ GEN9 V10

Bridgelux® V Series™ GEN9 V10 Array Series

Sende bookingforespørsel

Last ned

Beskrivelse

Bridgelux® GEN9 V10 Array Series

V Series™ LED Array-produktene leverer lys av høy kvalitet i en kompakt og kostnadseffektiv -solid{1}-belysningspakke. Disse chip on board (CoB)-arrayene kan effektivt drives mer enn to ganger den nominelle drivstrømmen, noe som muliggjør designfleksibilitet som ikke tidligere var mulig. Disse lyskildene med høy flukstetthet er designet for å støtte et bredt spekter av høykvalitets, rimelige retningsbelysningsarmaturer og erstatningslamper for både innvendige og utvendige kommersielle og boligapplikasjoner.

Gen 9 V Series COB er et høyeffektivt produkt som bruker smalbåndet rødt fosfor for å forbedre spekterets effektivitet betydelig. Den forbedrede spektrumeffektiviteten resulterer i at 80 CRI-produktet i Gen 9-serien gir bedre eller tilsvarende effektivitet som vår forrige generasjons V-serie-produkt.

V10 LED Array er tilgjengelig i en rekke elektriske, CCT- og CRI-kombinasjoner som gir betydelig designfleksibilitet og energieffektivitetsfordeler.

Lyssystemdesign som inkluderer disse LED-arrayene gir økt systemnivåeffektivitet og lengre levetid. Typiske bruksområder inkluderer erstatningslamper og oppgavelys, aksent, spot, skinne, wide area, sikkerhet, veggpakker og downlights.

Funksjoner
• Effektivitet på 196 lm/W typisk, 3000K 80 CRI
• Bredt utvalg av CCT-alternativer (2700K-5000K) med minimum 80 CRI-alternativer
• Ensartet høy-kvalitetsbelysning
• 2 og 3 SDCM binning-alternativer (2700K – 4000K)
• 3 og 4 SDCM binning-alternativer (5000K)
• Foroverspenningsbeholderkoder og baksidemerking
• Øyeblikkelig lys med ubegrenset dimming
• 5-års garanti

Fordeler
• Muliggjør høyeffektive belysningssystemer og lavere driftskostnader
• Støtter trenden mot armaturminiatyrisering og gir forbedret optisk kontroll
• Designfleksibilitet for et bredt spekter av belysningsapplikasjoner
• Rent hvitt lys uten pikselering
• Ensartet konsistent hvitt lys
• Designfleksibilitet for apper med flere-kilder
• Enkel å bruke med dagslys og bevegelsessensorer for å øke energisparingen
• Design med selvtillit

Produktfamilie	Produkt	Delenummer	Dok.nummer	Gen	LES (mm)	CCT (K)	CRI-alternativer	SDCM	Typ. Flux (lm)	Strøm (mA)	Spenning (V)	Effektivitet (lm/W)	Substratstørrelse (mm)
BXRE V	V10A	BXRE-xxE10F0-A-9x	DS1305	9	10	2700 - 5000	80	2,3	1970	300	33.9	194	13.5x13.5
BXRE V	V10A	BXRE-xxE10FB-A-9x	DS1305-1	9	10	2700- 4000	80	2,3	1702	300	33.9	186	13.5x13.5

Produktfamilie	Produkt	Delenummer	Dok.nummer	Gen	LES (mm)	CCT (K)	CRI-alternativer	SDCM	Typ. Flux (lm)	Strøm (mA)	Spenning (V)	Effektivitet (lm/W)	Substratstørrelse (mm)
BXRE V	V10B	BXRE-xxE10F0-B-9x	DS1305	9	10	2700 - 5000	80	3,4	1320	200	33.6	196	13.5x13.5
BXRE V	V10B	BXRE-xxE10FB-B-9x	DS1305-1	9	10	2700- 4000	80	3,4	1140	200	33.6	189	13.5x13.5

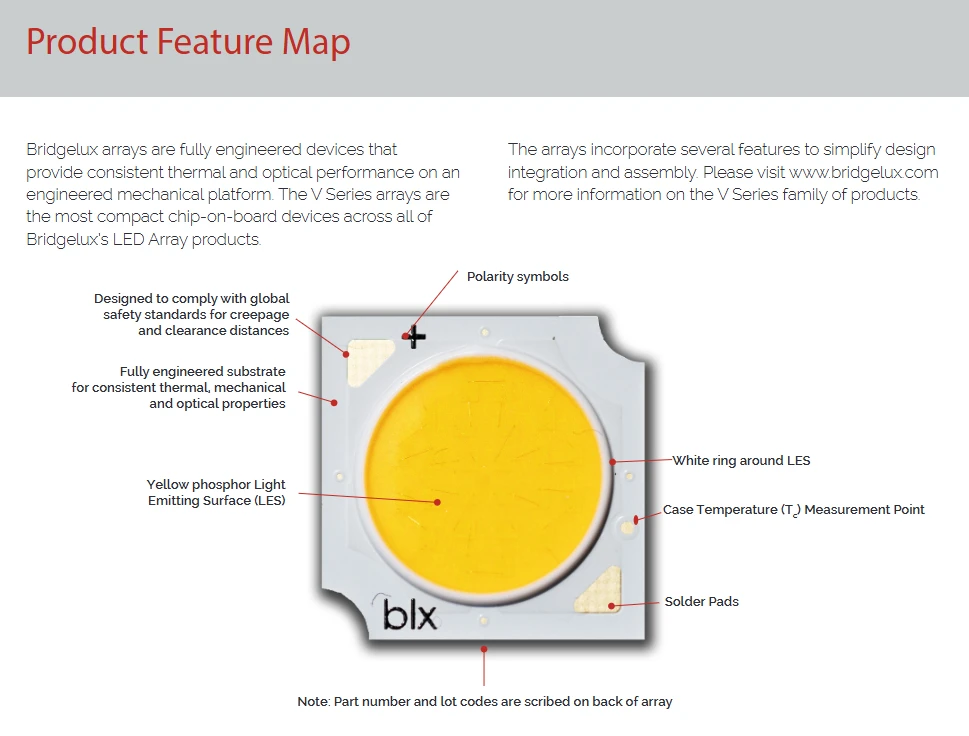

product-969-736

Tabell 1:Valgveiledning, pulsmålingsdata (Tj=Tc=25 grad)

Delenummer	Nominell CCT1 (K)	CRI2	Nominell stasjon Nåværende3 (mA)	Typisk Pulserende Flux4,5,6 Tc = 25ºC (lm)	Minimum Pulserende fluks6,7 Tc = 25ºC (lm)	Typisk Vf (V)	Typisk Makt (W)	Typisk Effektivitet (lm/W)
BXRE-27E10F0-A-9x	2700	80	300	1931	1738	33.9	10.2	190
BXRE-27E10F0-B-9x	2700	80	200	1294	1164	33.6	6.7	193
BXRE-30E10F0-A-9x	3000	80	300	1970	1773	33.9	10.2	194
BXRE-30E10F0-B-9x	3000	80	200	1320	1188	33.6	6.7	196
BXRE-35E10F0-A-9x	3500	80	300	1980	1782	33.9	10.2	195
BXRE-35E10F0-B-9x	3500	80	200	1327	1194	33.6	6.7	197
BXRE-40E10F0-A-9x	4000	80	300	1990	1791	33.9	10.2	196
BXRE-40E10F0-B-9x	4000	80	200	1333	1200	33.6	6.7	198
BXRE-50E10F0-A-9x	5000	80	300	1950	1755	33.9	10.2	192
BXRE-50E10F0-B-9x	5000	80	200	1307	1176	33.6	6.7	194

Tabell 2:Valgveiledning, stabilisert DC-ytelse (Tc=85 grad ) 4,5

Delenummer	Nominell CCT1 (K)	CRI2	Nominell stasjon Nåværende3 (mA)	Typisk DC Flux4,5		Minimum DC Flux6		Typisk Vf (V)	Typisk Makt (W)	Typisk Effektivitet (lm/W)
Delenummer	Nominell CCT1 (K)	CRI2	Nominell stasjon Nåværende3 (mA)	T c	= 85ºC (lm)	T c	= 85ºC (lm)	Typisk Vf (V)	Typisk Makt (W)	Typisk Effektivitet (lm/W)
BXRE-27E10F0-A-9x	2700	80	300	1776		1599		33.3	10.0	178
BXRE-27E10F0-B-9x	2700	80	200	1190		1071		33.0	6.6	180
BXRE-30E10F0-A-9x	3000	80	300	1812		1631		33.3	10.0	181
BXRE-30E10F0-B-9x	3000	80	200	1214		1093		33.0	6.6	184
BXRE-35E10F0-A-9x	3500	80	300	1821		1639		33.3	10.0	182
BXRE-35E10F0-B-9x	3500	80	200	1220		1098		33.0	6.6	185
BXRE-40E10F0-A-9x	4000	80	300	1831		1647		33.3	10.0	183
BXRE-40E10F0-B-9x	4000	80	200	1227		1104		33.0	6.6	186
BXRE-50E10F0-A-9x	5000	80	300	1794		1615		33.3	10.0	180
BXRE-50E10F0-B-9x	5000	80	200	1202		1082		33.0	6.6	182

Bord 3: Delenummer registrert i European Product Registry for Energy Labeling

DELNUMMER1	CCT (K)	CRI	Nåværende2 (mA)	Vf (V)	Nyttig fluks3 (Φ bruk)på 85C (lm)	Pow- eh (W)	Effektivitet (lm/W)	Energi effektivitet klasse4	Regis- trasjon Ingen
BXRE-27E10F0-A-93	2700	80	720	37.5	3768	27	140	E	1702061
BXRE-27E10F0-B-93	2700	80	540	37.5	2816	20	139	E	1702062
BXRE-30E10F0-A-93	3000	80	720	37.5	3845	27	142	E	1702076
BXRE-30E10F0-B-93	3000	80	540	37.5	2872	20	142	E	1702077
BXRE-35E10F0-A-93	3500	80	720	37.5	3864	27	143	E	1702091
BXRE-35E10F0-B-93	3500	80	540	37.5	2888	20	143	E	1702092
BXRE-40E10F0-A-93	4000	80	720	37.5	3884	27	144	E	1702106
BXRE-40E10F0-B-93	4000	80	540	37.5	2901	20	143	E	1702107
BXRE-50E10F0-A-94	5000	80	720	37.5	3806	27	141	E	1702127
BXRE-50E10F0-B-94	5000	80	540	37.5	2844	20	140	E	1702129
